Có bản vẽ rồi thì tiến hành sản xuất ngay, sao phải đo lại? Bí quyết lắp đặt nội thất chuẩn từng milimet từ Kiến Lai

Khi giai đoạn hoàn thiện phần thô của ngôi nhà vừa khép lại, việc cầm trên tay bộ hồ sơ thiết kế nội thất 3D chi tiết cùng các bản vẽ bổ kỹ thuật hoàn chỉnh thường khiến gia chủ nôn nóng: “Bản vẽ đã có sẵn từng kích thước chi tiết rồi, tại sao xưởng mộc không tiến hành xẻ gỗ sản xuất ngay để tiết kiệm thời gian, mà lại phải cử kỹ sư ra công trường đo đạc lại hiện trạng?”

Nhiều người nghĩ rằng việc đo lại là một bước rườm rà, làm chậm trễ tiến độ hoàn thiện căn nhà. Thậm chí, một số đơn vị thi công thiếu cẩn trọng trên thị trường cũng chọn cách “đi đường tắt”: cứ lấy nguyên kích thước trên bản vẽ thiết kế ý tưởng ban đầu để đẩy thẳng xuống xưởng gia công hàng loạt.

Hậu quả là ngày chở đồ gỗ đến lắp đặt tại công trình cũng chính là ngày “thảm họa” bắt đầu: tủ áo âm tường không thể nhét vừa vào hốc thạch cao, tủ bếp kịch trần bị cấn phào chỉ, cánh tủ mở ra va quẹt vào ổ cắm điện, hay đường ống cấp thoát nước bị lệch hoàn toàn so với khoang chậu rửa. Lúc này, thợ phải dùng cưa máy đục khoét, chắp vá ván gỗ ngay tại sàn nhà bụi bặm, phá nát vẻ đẹp tinh xảo của món đồ và làm kéo dài thời gian bàn giao.

Thực tế, trong ngành kiến trúc và thi công nội thất chuyên nghiệp, bản vẽ thiết kế ban đầu và kích thước thực tế sau khi hoàn thiện phần thô luôn có độ sai lệch nhất định.

Tại Kiến Lai, chúng tôi xem bước đo đạc hiện trạng thực tế là “chốt chặn sinh tử” trước khi bấm nút sản xuất tại xưởng. Bài viết này sẽ bóc tách chi tiết nguyên nhân vì sao phải đo lại, các rủi ro cần phòng tránh và quy trình kiểm soát kích thước chuẩn xác từng milimet để mang lại sự an tâm tuyệt đối cho gia chủ.

1. Bản chất dung sai xây dựng: Vì sao kích thước thực tế luôn lệch so với bản vẽ?

Một bản vẽ thiết kế trên máy tính là một môi trường toán học hoàn hảo tuyệt đối: các góc luôn vuông $90^\circ$, các bức tường luôn thẳng tắp và trần nhà phẳng lì không tì vết. Tuy nhiên, một công trình xây dựng thực tế ngoài đời thực lại được tạo nên từ bàn tay con người, cát, đá, xi măng và gạch nung. Quá trình chuyển hóa từ bản vẽ ra thực địa luôn tồn tại các biên độ dung sai xây dựng cho phép:

• Độ dày lớp vữa tô trát tường: Theo tiêu chuẩn xây dựng, lớp vữa trát tường có độ dày dao động từ 1.5cm đến 2.5cm. Chỉ cần thợ tô dày hơn hoặc mỏng hơn 5mm ở hai đầu bức tường, tổng chiều dài lọt lòng của căn phòng đã thay đổi 1cm.

• Độ nghiêng và độ lượn sóng của tường gạch: Dù kỹ sư có dùng dây rọi hay máy cân mực laser chuẩn mực đến đâu, bức tường gạch xây cao 3m vẫn có thể có độ nghiêng hoặc lượn sóng từ 2mm – 5mm. Một hệ tủ thẳng đứng khi áp sát vào bức tường nghiêng sẽ lập tức để lộ khe hở hình tam giác rất xấu xí nếu không được đo đạc và căn chỉnh nẹp chỉ từ trước.

• Cốt cao độ hoàn thiện sàn và trần: Chiều cao từ sàn lên trần phụ thuộc vào độ dày của lớp vữa cán nền, keo dán gạch, độ dày của viên gạch lát sàn và hệ khung xương trần thạch cao. Chiều cao thực tế hoàn thiện có thể chênh lệch từ 1cm – 3cm so với con số trên bản vẽ sơ bộ.

• Vị trí đầu chờ cơ điện (M&E): Vị trí ổ cắm điện âm tường, đầu cấp thoát nước bồn rửa chén, đường ống đồng máy lạnh hay lỗ thoát mùi ống hút khói có thể bị dịch chuyển vài centimet so với thiết kế do vướng cốt thép dầm hoặc vị trí giằng tường gạch.

Chỉ một biến động nhỏ vài milimet ở lớp vữa tường hay cốt nền cũng đủ để biến một chiếc tủ tiền triệu thành một khối gỗ lệch lạc nếu sản xuất “mù” theo bản vẽ cũ.

2. Những “thảm họa” nội thất khi xưởng sản xuất bỏ qua bước đo lại hiện trạng

Để thấy rõ tầm quan trọng của việc đo đạc thực tế, hãy cùng điểm qua những sự cố kinh điển thường gặp khi đơn vị thi công chủ quan bỏ qua bước này:

• Tủ kịch trần cấn trần hoặc hở khe quá lớn: Khi thiết kế tủ kịch trần cao 2.7m, nếu trần thạch cao thực tế chỉ còn 2.68m (do thợ đóng trần hạ xương trần để né dầm bê tông), chiếc tủ chở đến sẽ không tài nào dựng đứng lên được. Thợ buộc phải cưa bớt chân tủ hoặc cắt bỏ phào nóc. Ngược lại, nếu trần thực tế cao 2.73m, đỉnh tủ sẽ để lộ khe hở 3cm tích tụ bụi bẩn, phá hỏng hoàn toàn ý đồ thiết kế kịch trần.

• Hộc tủ lạnh, máy rửa bát không đút vừa: Các thiết bị điện máy thông minh luôn có kích thước cố định. Nếu hốc tủ bếp lọt lòng thiết kế 600mm mà thực tế khi ốp đá và trát tường chỉ còn 595mm, chiếc máy rửa bát đắt tiền sẽ bị kẹt bên ngoài.

• Mất khả năng kháng ẩm của cốt gỗ An Cường: Khi sản phẩm mang đến công trình không vừa kích thước, thợ bắt buộc phải dùng máy cắt tay để bào, gọt, xén bớt mép gỗ. Việc cắt gọt thủ công tại công trường làm rách lớp nẹp chỉ dán cạnh (nẹp chỉ No-line) bảo vệ, để lộ phôi gỗ MDF bên trong ra ngoài không khí. Khi tiếp xúc với độ ẩm tự nhiên của tường gạch, hơi nước sẽ ngấm vào lõi gỗ gây phồng rộp, ẩm mốc, làm giảm tuổi thọ của nội thất từ 15 năm xuống còn 2 – 3 năm.

• Cánh tủ mở ra bị cấn kẹt: Cánh tủ quần áo mở ra bị đụng vào phào chỉ khung bao cửa phòng ngủ, hoặc cánh tủ bếp dưới khi mở ra bị cấn vào tay nắm cửa sổ hay vướng ổ cắm điện âm tường.

3. Bảng phân tích: Sản xuất theo bản vẽ cũ vs Đo đạc lập bản vẽ Shop Drawing từ Kiến Lai

Sự khác biệt giữa một đơn vị gia công thiếu trách nhiệm và một nhà thầu chuẩn mực thể hiện rõ qua cách xử lý thông số trước khi xẻ gỗ:

4. Quy trình 4 bước kiểm soát kích thước trước khi xuống xưởng tại Kiến Lai

Tại Kiến Lai, giai đoạn chuyển giao từ công trình sang xưởng mộc được vận hành theo quy trình kiểm soát 4 bước khép kín:

Bước 1: Khảo sát thực địa bằng Máy cân mực Laser & Thước đo kỹ thuật số
                                 👇
Bước 2: Đối chiếu hiện trạng với Bản vẽ Thiết kế & Vị trí đầu chờ M&E
                                 👇
Bước 3: Lập Bản vẽ Sản xuất (Shop Drawing) cập nhật dung sai thực tế
                                 👇
Bước 4: Báo cáo minh bạch & Xác nhận với Gia chủ trước khi bấm nút sản xuất

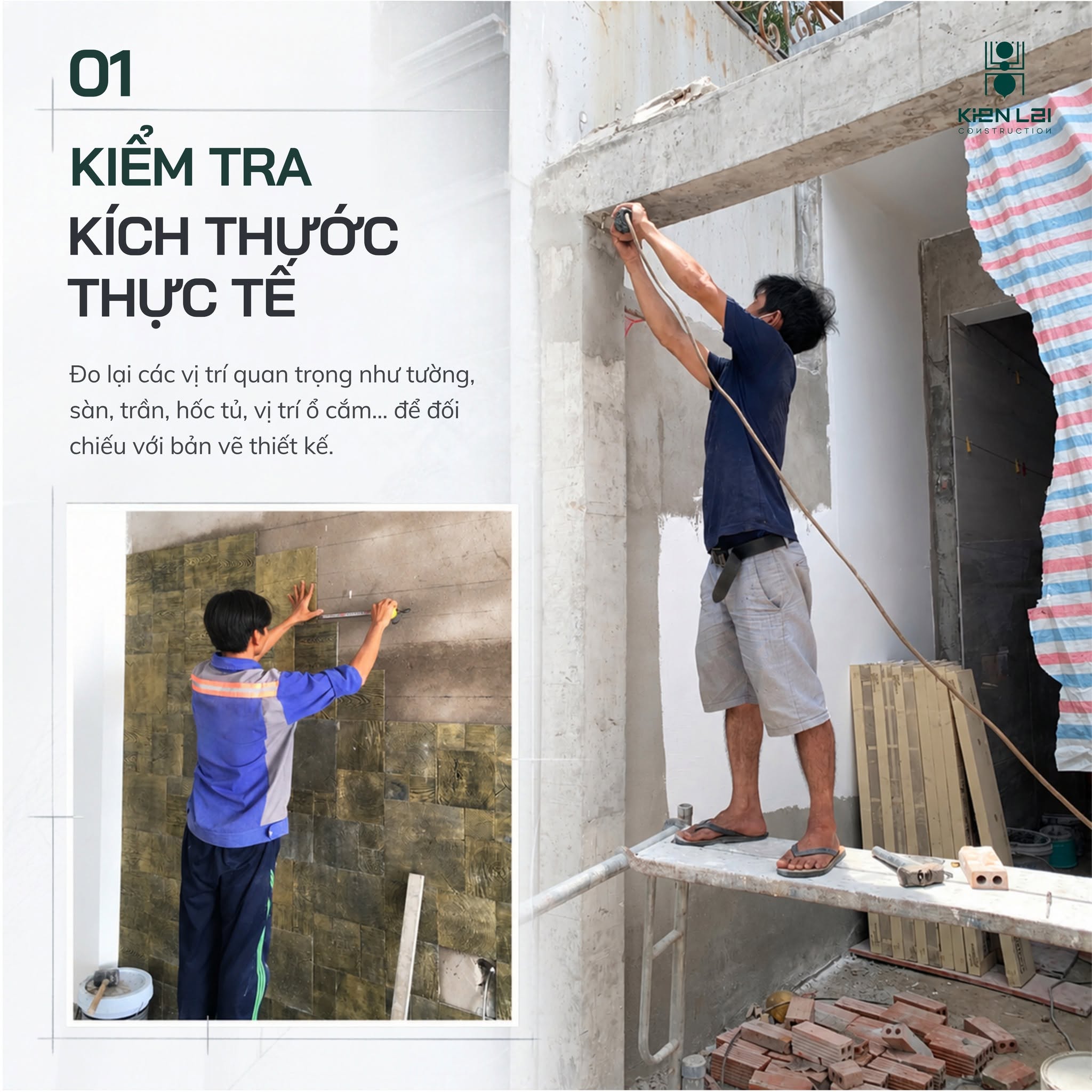

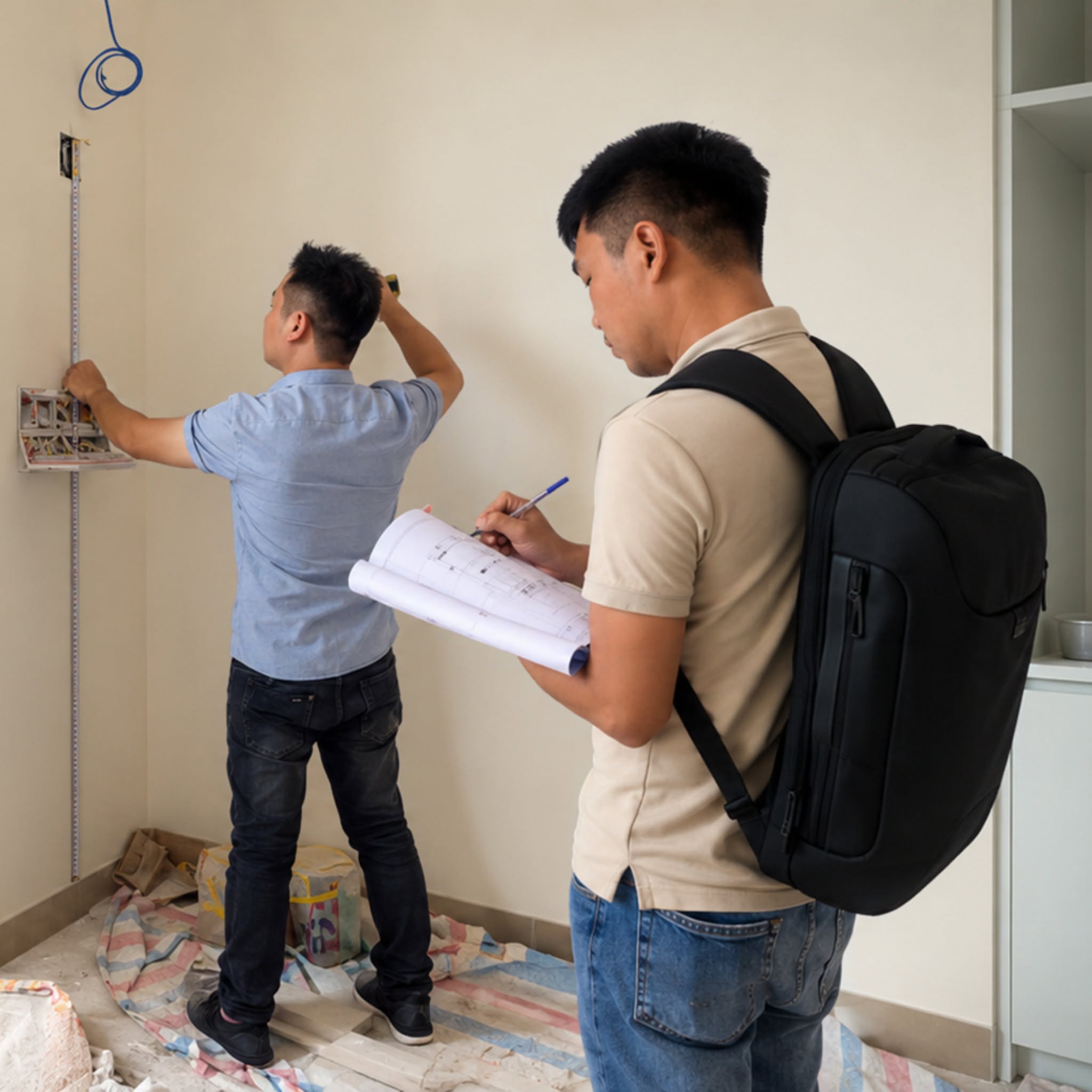

Bước 1: Khảo sát thực địa bằng thiết bị chuyên dụng

Sau khi công trình hoàn thiện công tác tô trát tường, đóng trần thạch cao và cán nền (hoặc lát gạch), kỹ sư Kiến Lai cùng bộ phận kỹ thuật xưởng mộc sẽ có mặt trực tiếp tại công trình:

• Dùng thước đo laser kỹ thuật số để đo kích thước 3 chiều: chiều rộng, chiều sâu và chiều cao ở nhiều điểm khác nhau (chân tường, giữa tường và sát trần).

• Dùng máy cân mực laser để kiểm tra cao độ phẳng của trần, độ dốc cốt nền và độ thẳng đứng của các góc tường tiếp giáp hệ tủ.

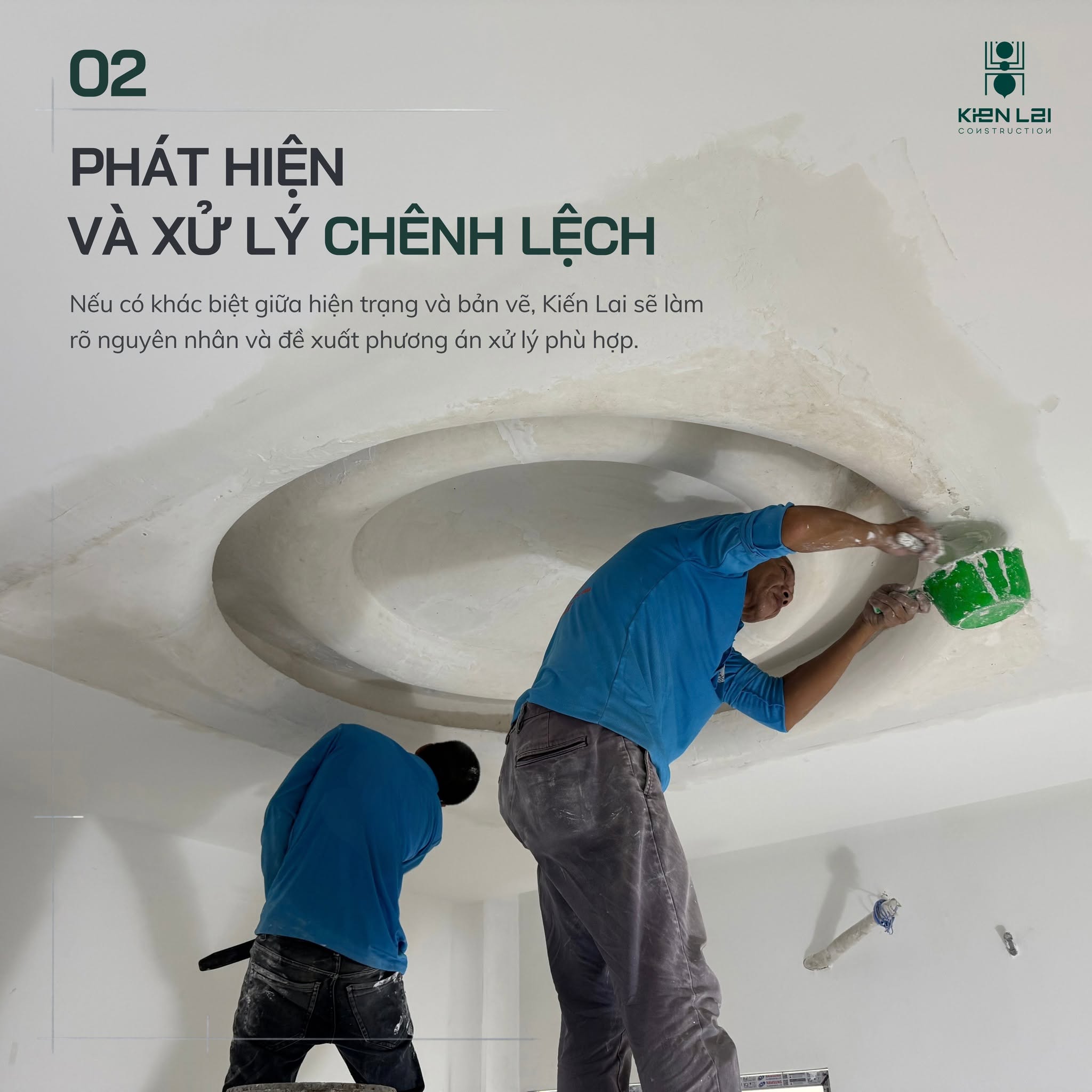

Bước 2: Rà soát và đối chiếu hệ thống cơ điện (M&E)

Kỹ sư kiểm tra cẩn trọng từng vị trí ổ cắm, công tắc, ống cấp nước, ống thoát sàn và họng gió hút mùi:

• Xác định chính xác vị trí tâm ổ cắm điện có nằm gọn trong khoang hở của tủ bếp hay không, tránh tình trạng ổ điện rơi trúng vách ngăn đợt gỗ.

• Kiểm tra tâm thoát nước bồn rửa chén và đường cấp nước lạnh/nóng đã khớp hoàn toàn với bản vẽ bóc tách khoang chậu rửa hay chưa.

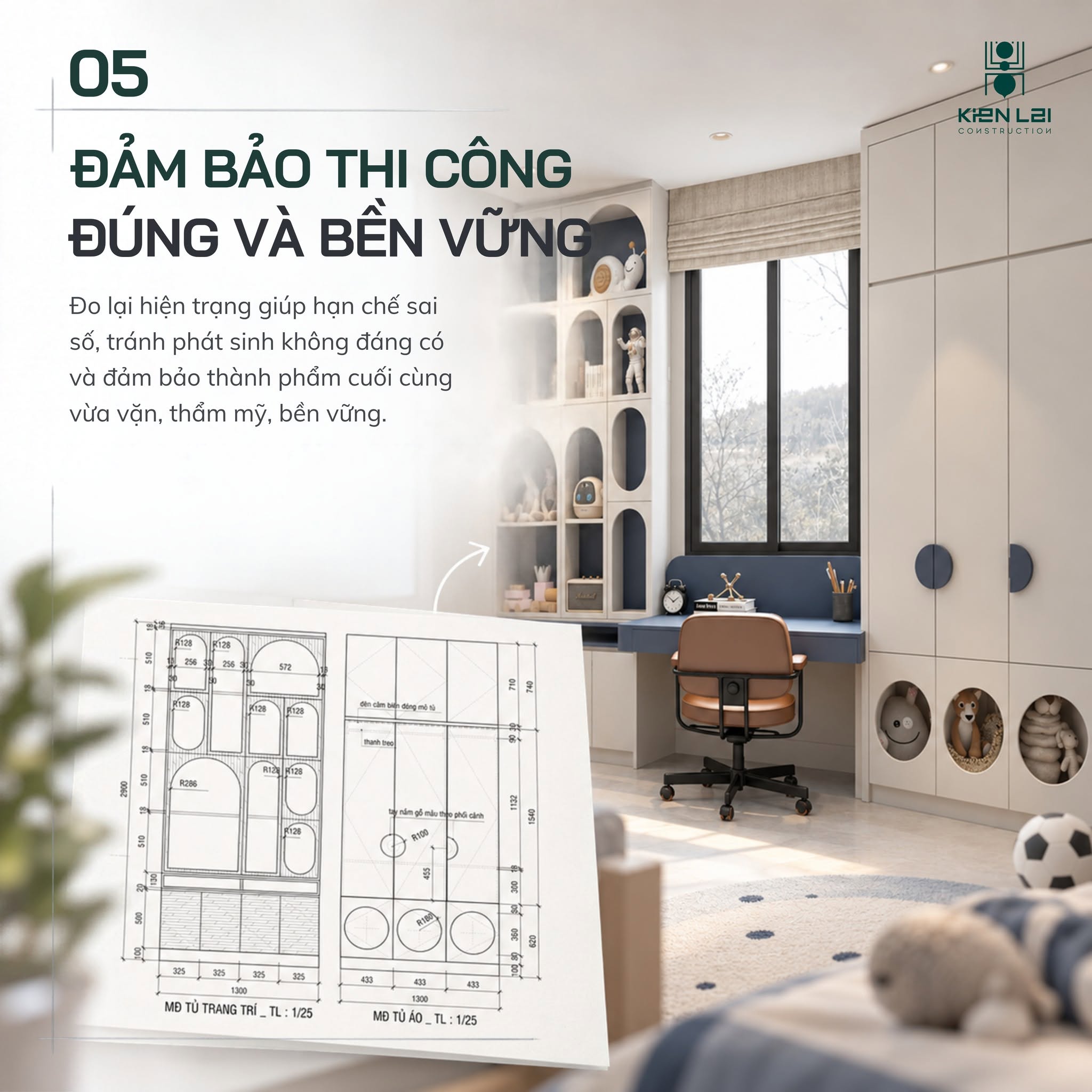

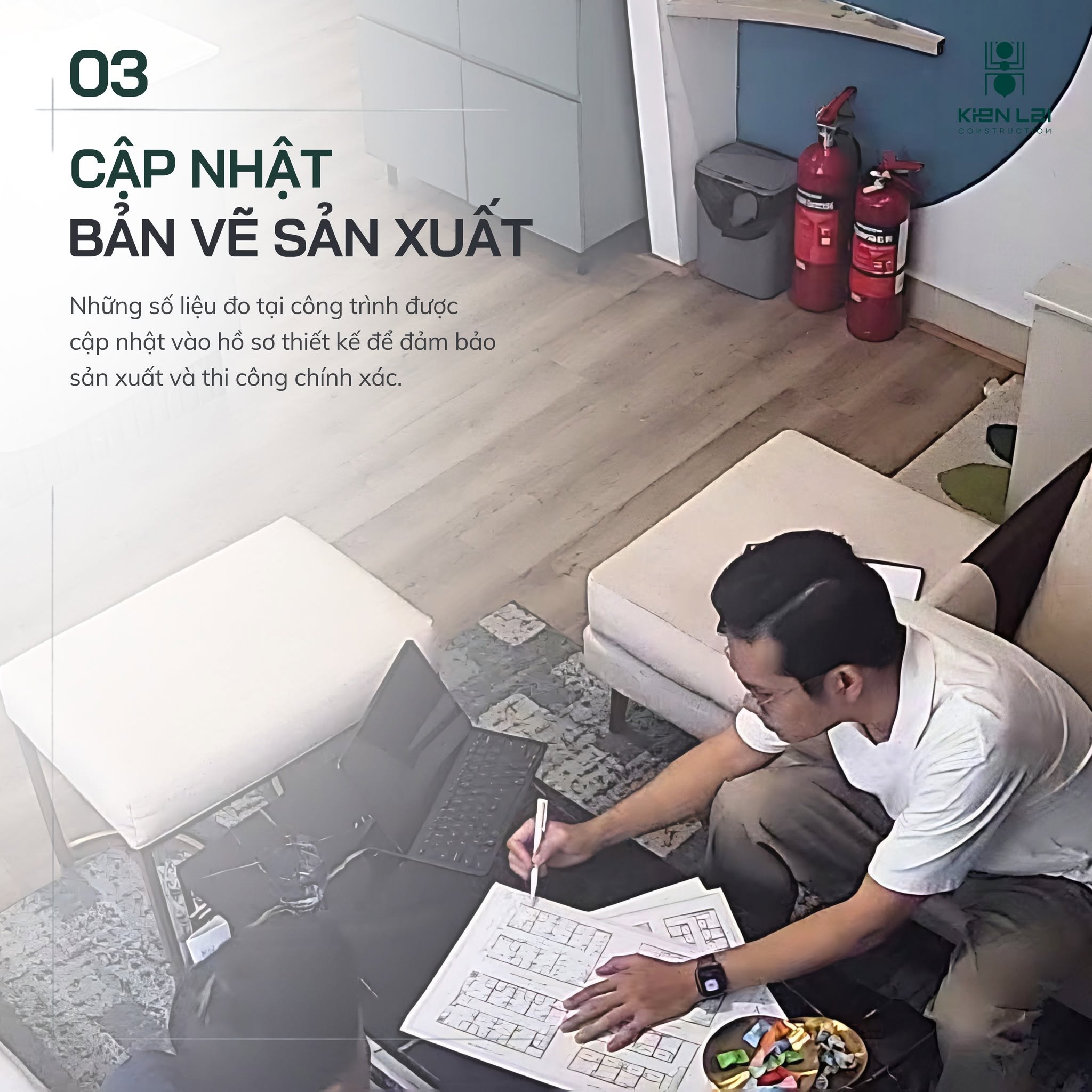

Bước 3: Lập bản vẽ sản xuất (Shop Drawing) chi tiết

Mọi thông số thực tế sau khi đo đạc không được giữ trong đầu mà được chuyển thẳng về phòng kỹ thuật:

• Kỹ sư cập nhật lại các kích thước dung sai thực tế vào bản vẽ gia công chi tiết (Shop Drawing).

• Các chi tiết trừ hao khe hở kỹ thuật, nẹp chỉ viền tường (filler) được tính toán chính xác để khi đưa tủ vào hốc tường, các đường viền sẽ ôm khít hoàn toàn theo độ nghiêng thực tế của tường mà không cần phải cắt gọt thùng tủ.

Bước 4: Báo cáo minh bạch và xác nhận trước khi gia công

Kiến Lai luôn duy trì nguyên tắc làm việc rõ ràng:

• Gia chủ không cần phải tự mình đi đo từng milimet, nhưng sẽ được Kiến Lai cập nhật chi tiết: Vị trí nào đã được đo lại? Điểm nào có sự chênh lệch so với bản vẽ ban đầu? Phương án điều chỉnh kỹ thuật ra sao?

• Toàn bộ hình ảnh đo đạc và biên bản xác nhận kích thước hoàn thiện được cập nhật minh bạch lên nhóm Zalo của dự án. Chỉ khi hồ sơ Shop Drawing được kiểm duyệt thông qua, lệnh sản xuất tại xưởng mộc mới chính thức được kích hoạt.

5. Năng lực sản xuất mộc đồng bộ – Bảo chứng cho sự tinh xảo của Kiến Lai

Việc đo đạc hiện trạng chuẩn xác chỉ thực sự phát huy tối đa giá trị khi được đồng bộ với năng lực gia công cơ khí chính xác tại xưởng mộc:

• 100% phôi gỗ chuẩn An Cường MDF lõi xanh chống ẩm: Toàn bộ sản phẩm nội thất tủ bếp, tủ áo, kệ tivi được gia công từ phôi gỗ công nghiệp MDF lõi xanh chống ẩm chuẩn An Cường cao cấp. Gỗ có độ đanh chắc vượt trội, không cong vênh, đạt chỉ số an toàn phát thải E1 cho sức khỏe gia đình.

• Công nghệ dán cạnh tự động No-line (Không đường line): Nhờ có bản vẽ Shop Drawing chuẩn xác, toàn bộ các chi tiết ván gỗ đều được cắt bằng máy CNC tự động và dán chỉ nẹp cạnh bằng keo PUR chống thấm nước chuyên dụng tại nhà xưởng. Cạnh ván phẳng mịn tuyệt đối, triệt tiêu hoàn toàn đường chỉ dán, bảo vệ cốt gỗ vĩnh viễn trước độ ẩm môi trường.

• Phụ kiện giảm chấn Hafele / Blum đồng bộ: Hệ bản lề, ray trượt ngăn kéo tự hít êm ái, chịu tải trọng lớn, giúp việc đóng mở nhẹ nhàng, không gây tiếng ồn và bền bỉ suốt hàng chục năm sử dụng.

• Cam kết chính trực – TUYỆT ĐỐI KHÔNG BÁN THẦU: 100% sản phẩm nội thất do đội ngũ thợ mộc cơ hữu lành nghề trực thuộc biên chế Kiến Lai sản xuất tại xưởng và trực tiếp vận chuyển, lắp đặt tại công trình dưới sự giám sát 24/7 của kỹ sư chuyên môn.

Lời kết

Việc đo lại hiện trạng công trình trước khi sản xuất không phải là sự lãng phí thời gian, mà là một bước đi chiến lược đầy trách nhiệm của nhà thầu. Vài ngày đo đạc, kiểm tra kỹ lưỡng ngoài công trường sẽ đổi lại sự vừa vặn hoàn mỹ, khít khao từng milimet của từng chiếc tủ, từng chiếc bàn khi lắp đặt, giúp gia chủ tiết kiệm tối đa thời gian, chi phí và tận hưởng sự thảnh thơi trọn vẹn trong ngày nhận nhà mới.

Công trình của bạn đã hoàn thiện phần thô và chuẩn bị bước vào giai đoạn sản xuất lắp đặt nội thất gỗ? Bạn muốn kiểm tra xem kích thước thực tế tại công trường có khớp với bản vẽ thiết kế hay không?

👉 Hãy gửi mặt bằng và ảnh chụp hiện trạng cho Kiến Lai ngay hôm nay để được đội ngũ kỹ sư và kiến trúc sư trên 10 năm kinh nghiệm của chúng tôi hỗ trợ rà soát, tư vấn và xác định các vị trí bắt buộc phải đo lại hoàn toàn miễn phí ngay hôm nay!
